Oprava rámu Nissan Navara D40 – vyvaření zkorodovaného rámu
Nissan Navara D40 patří mezi vozy, u kterých se poměrně často setkáváme s výraznou korozí rámu. Ani silně zkorodovaný nebo lokálně prasklý rám ale nemusí automaticky znamenat konec celého vozidla. V tomto případě jsme provedli rozsáhlou opravu rámu Nissan Navara D40, odstranění poškozených částí a následnou výrobu a navaření nových částí rámu.
U tohoto projektu Nissan Navara D40 jsme řešili kriticky zkorodovaný rám v zadní části vozu, který byl těsně před zlomením. Cílem bylo provést profesionální a bezpečnou opravu tak, aby vůz mohl dál bez obav sloužit v běžném provozu i v terénu. V článku popisujeme jednotlivé kroky opravy, od diagnostiky po finální ochranu rámu, včetně použití nového dílu vyráběného na základě přesného 3D modelu.
Postup je koncipován tak, aby ukázal, jak lze i velmi poškozený rám zachránit, pokud se pracuje s kvalitními materiály, správnou technologií svařování a důrazem na geometrii podvozku.

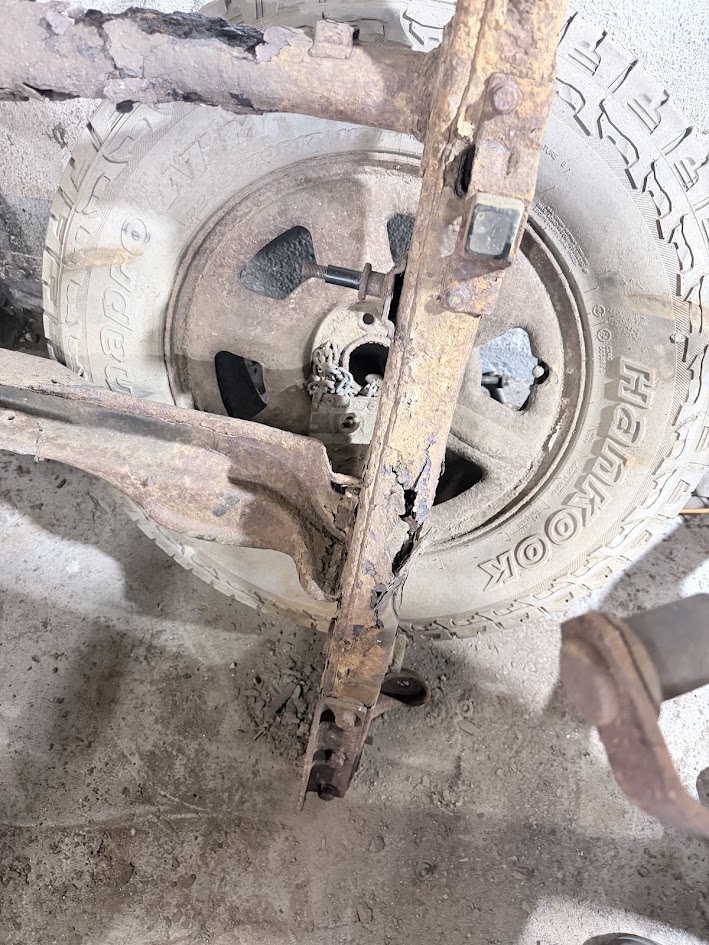

- Odřezání zadní části rámu: Po důkladném měření byla odřezána poškozená část rámu a vybraná místa byla důkladně očištěna pro následné svařování
Postup opravy rámu krok za krokem

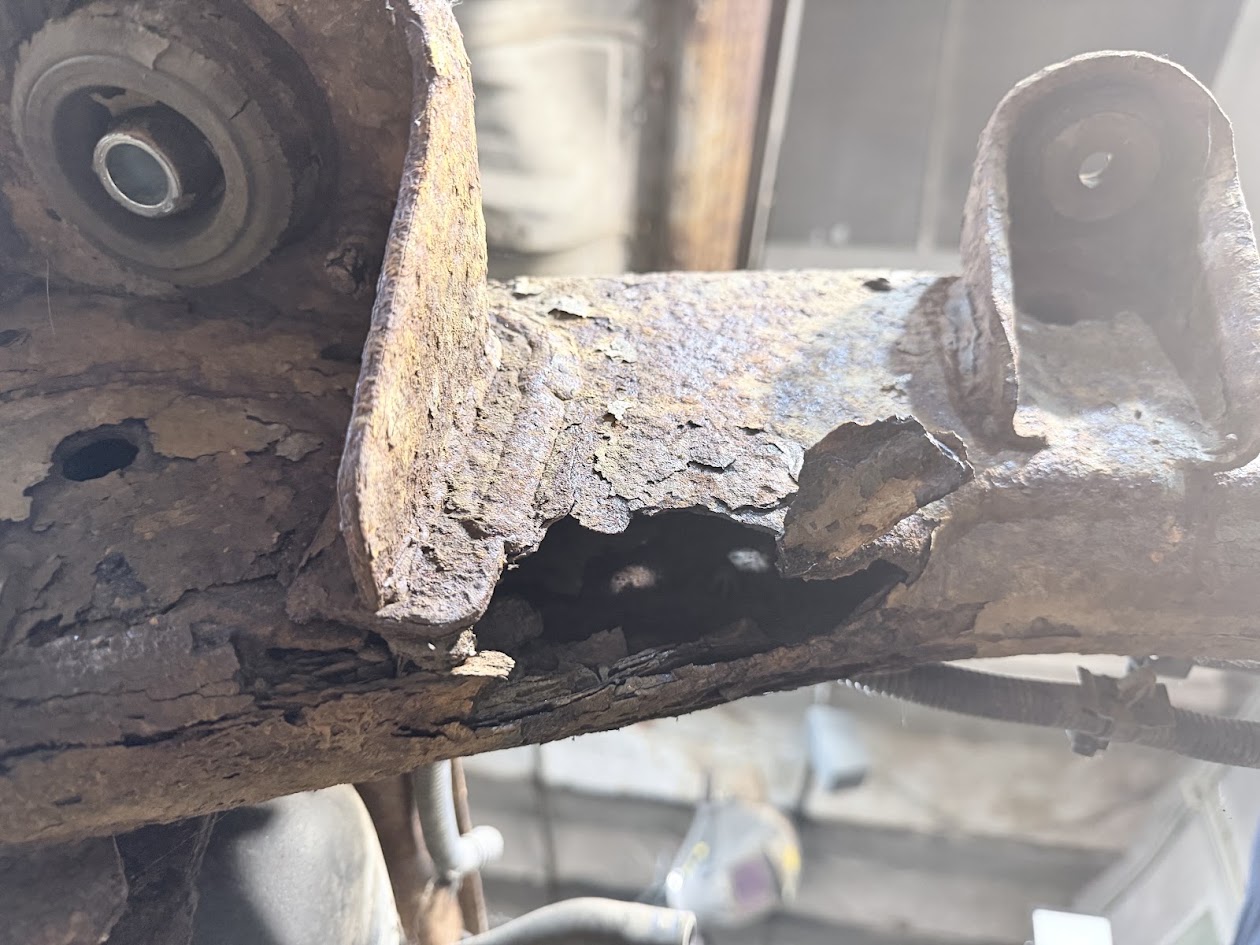

- Diagnostika a měření: Nejprve jsme demontovali karoserii z rámu tak, aby bylo možné rám důkladně prohlédnout, proměřit deformace a zkontrolovat napojení na podvozkové díly . Bylo zřejmé, že zadní část je natolik shnilá, že hrozí brzké prasknutí.
Koroze rámu Nissan Navara D40 – častý problém
U rámových vozidel jsou častým problémem koroze rámu, praskliny a zeslabení nosných částí konstrukce. Nejvíce bývají napadená místa kolem příčníků, držáků karoserie a náprav, kde se dlouhodobě drží voda, bláto a sůl. U této Navary už byla část rámu korozí poškozená natolik, že lokální oprava nestačila a bylo nutné postižené části kompletně odstranit a nahradit novými.
Průběh opravy zkorodovaného rámu
Nový díl z 3D modelu
Náhradní část rámu je vyráběna podle 3D modelu, takže přesně kopíruje původní tvar i rozměry. Díky tomu lze zachovat správnou geometrii a tuhost celé konstrukce.

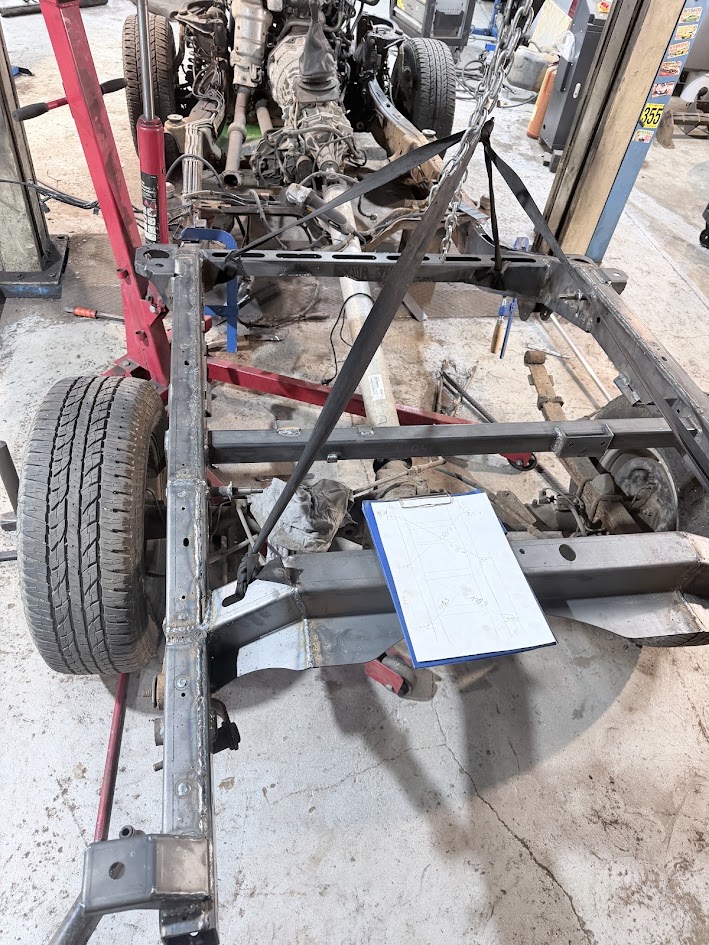

Tuto novou náhradní část jsme přesně usadili na místo tak, aby byly zachovány všechny úhly a rozměry geometrie podvozku. Zároveň jsme zachovali přesné rozměry pro uchycení karoserie a korby vozidla
Rámy podle 3D skenu i pro další vozy
Náhradní části rámů vyráběné podle přesného 3D skenu máme k dispozici i pro další často opravované pick-upy a terénní vozy:
- Nissan Navara D40
- Nissan Navara D22
- Nissan Patrol Y60
- Nissan Patrol Y61
- Nissan Pathfinder
- Mitsubishi L200, r. v. 1998–2005
- Mitsubishi L200, r. v. 2005–2015
- Toyota Hilux, r. v. 1991–2005
- Toyota Hilux, r. v. 2006–2016
- Toyota Land Cruiser 90
- Toyota Land Cruiser 95
- Toyota Land Cruiser 120
Díky přesným podkladům z 3D skenování je možné vyrobit náhradní části rámu s odpovídajícím tvarem a rozměry a použít je při opravách rozsáhle poškozených nebo zkorodovaných rámů.
Svařování, vyztužení a ochrana

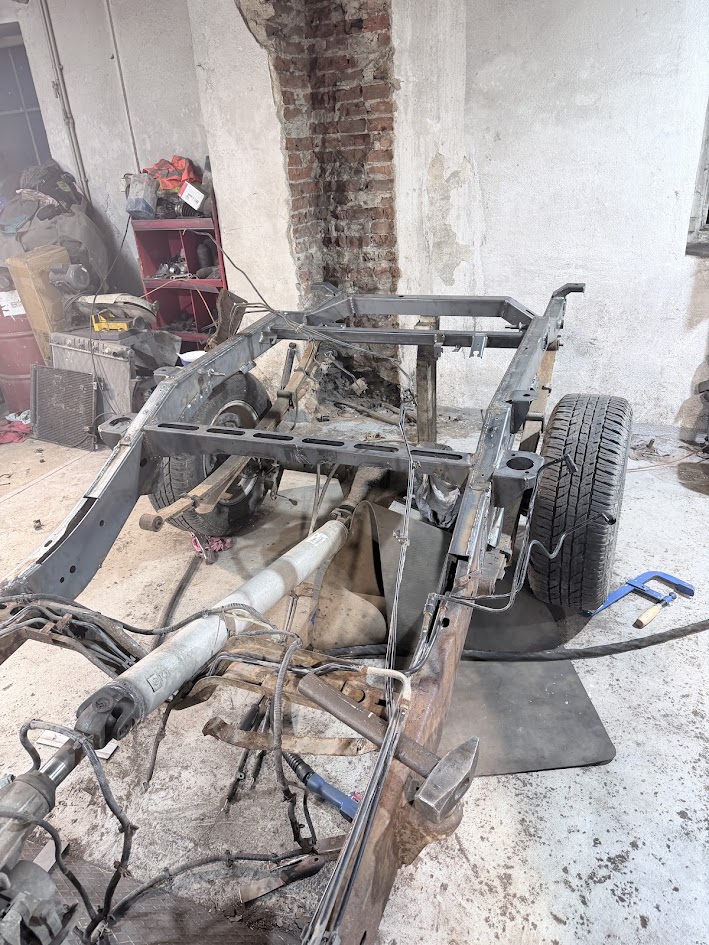

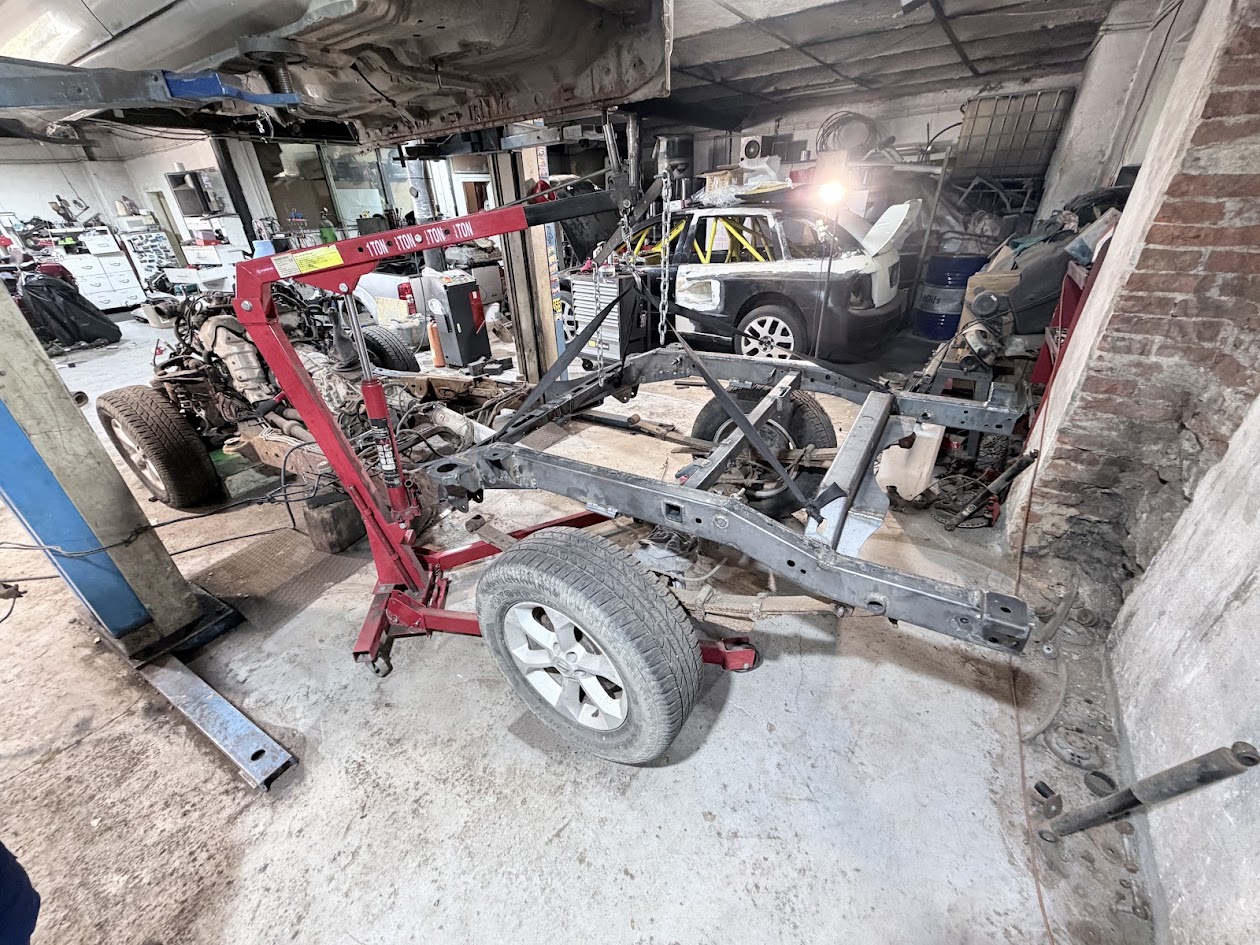

Přesné usazení: Nový kus rámu jsme nasucho spasovali, zkontrolovali rozměry a teprve poté provedli bodové přichytávání.

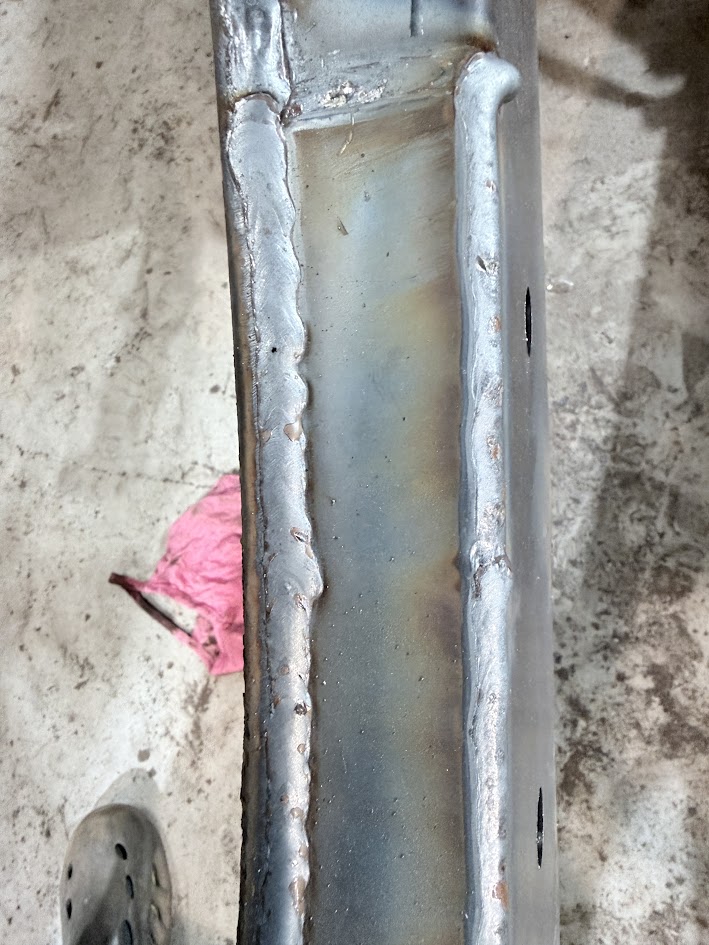

Finální svary: Po kontrole geometrie následovalo plné provaření spojů, doplnění výztuh a zabroušení svarů pro čistý vzhled.
Povrchová úprava

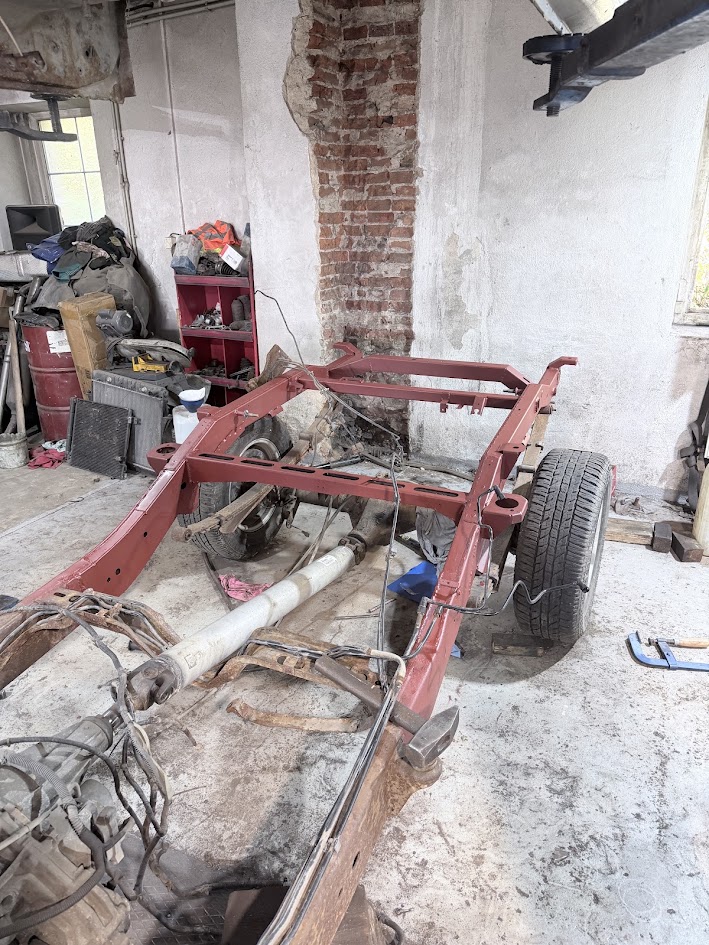

Opravená
část rámu byla obroušena, ošetřena antikorozním nátěrem a
dutiny byly zakonzervovány, aby se minimalizovalo riziko opětovné
koroze.

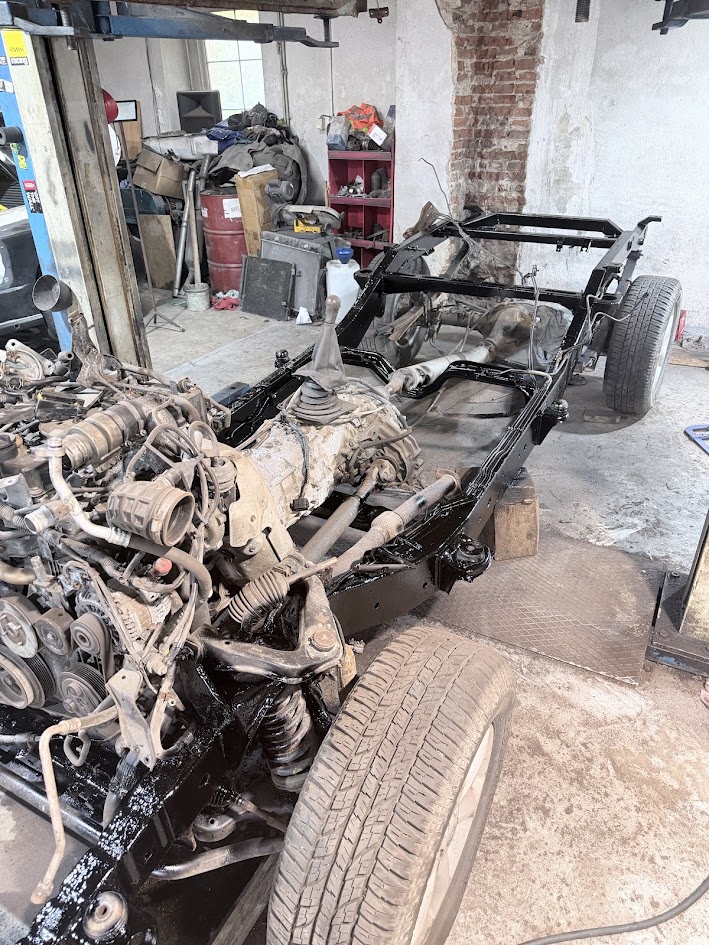

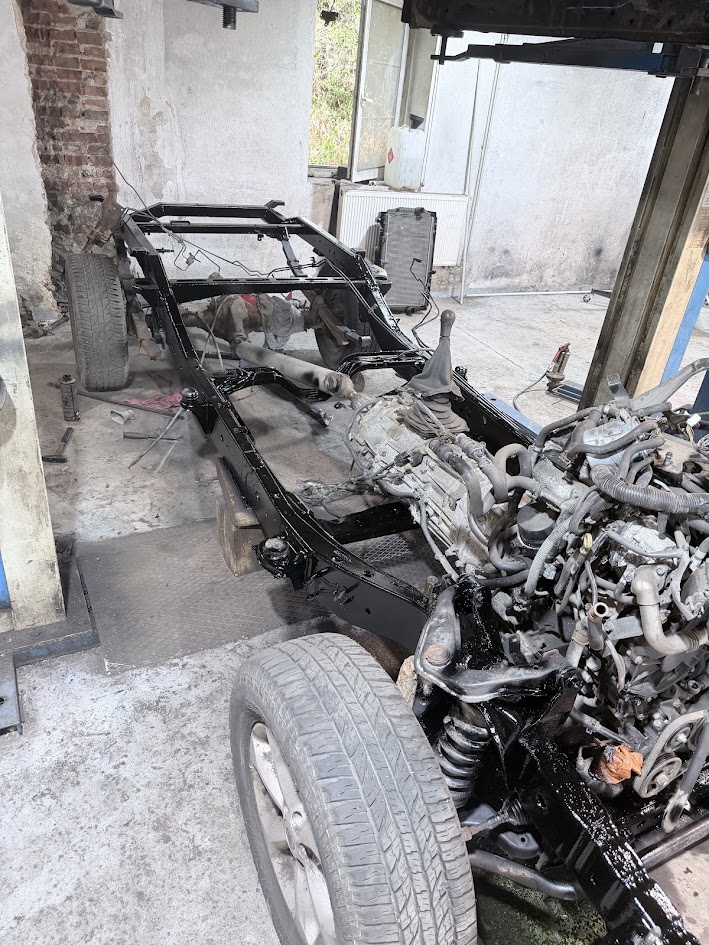

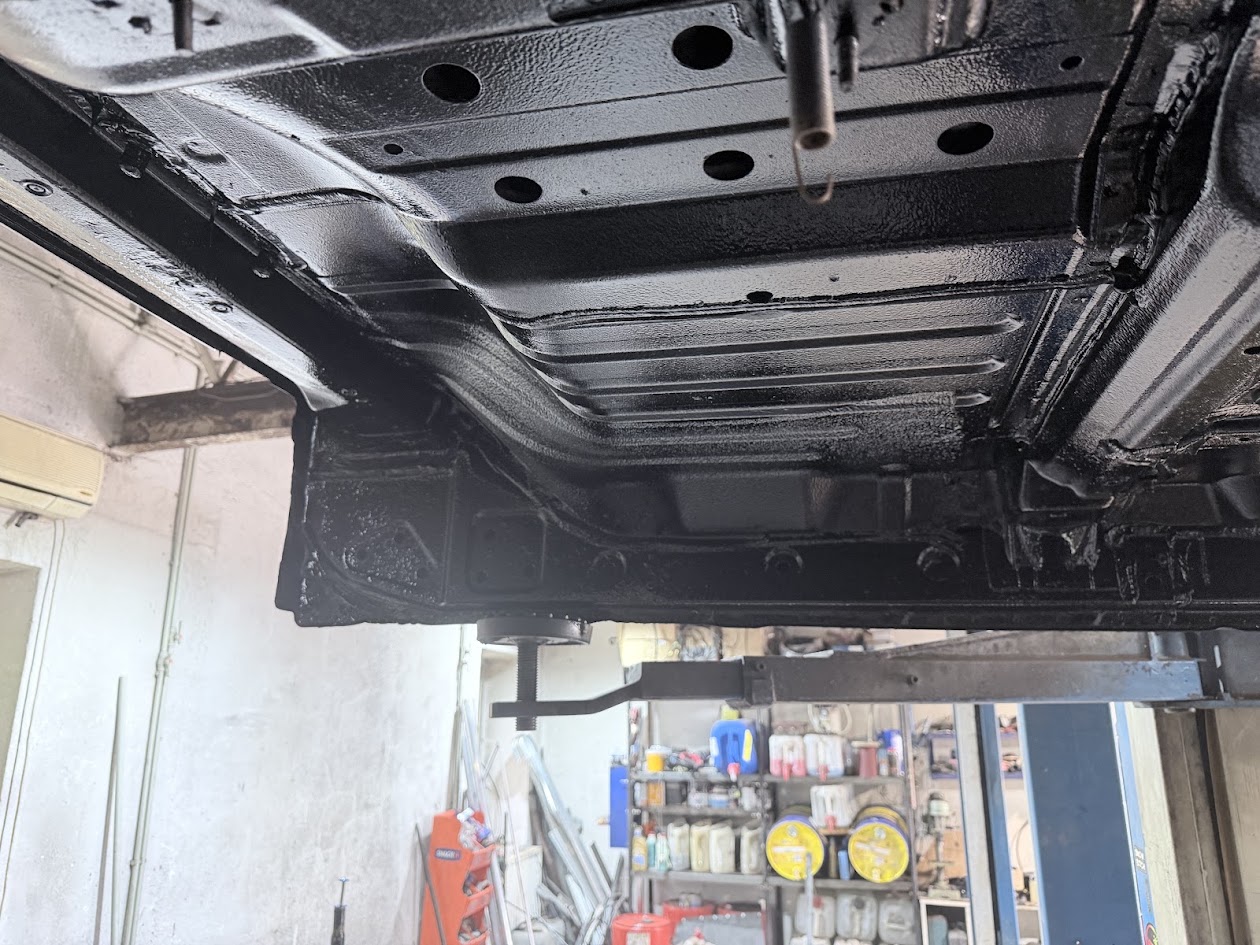

Dál byl očištěn i zbytek rámu a ten byl poté celý ošetřen antikorozním nástřikem. Stejně tak byla zespodu ošetřena i kabina vozidla, aby se zabránilo další korozi.
Dokončení opravy

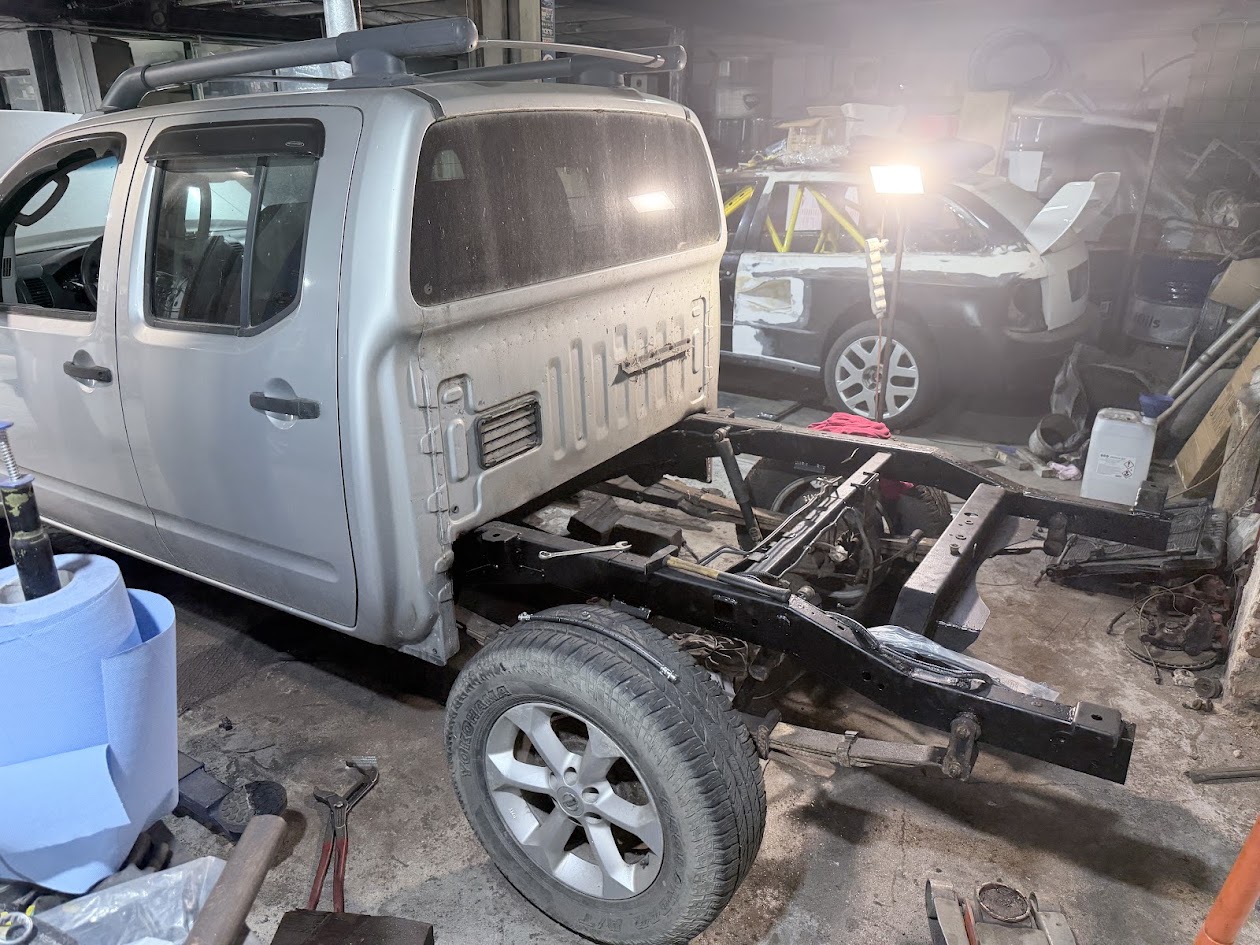

Následně bylo auto sestaveno, navíc jsme v tomhle případě vyráběli i nové brzdové potrubí, které bylo také značně zkorodované.

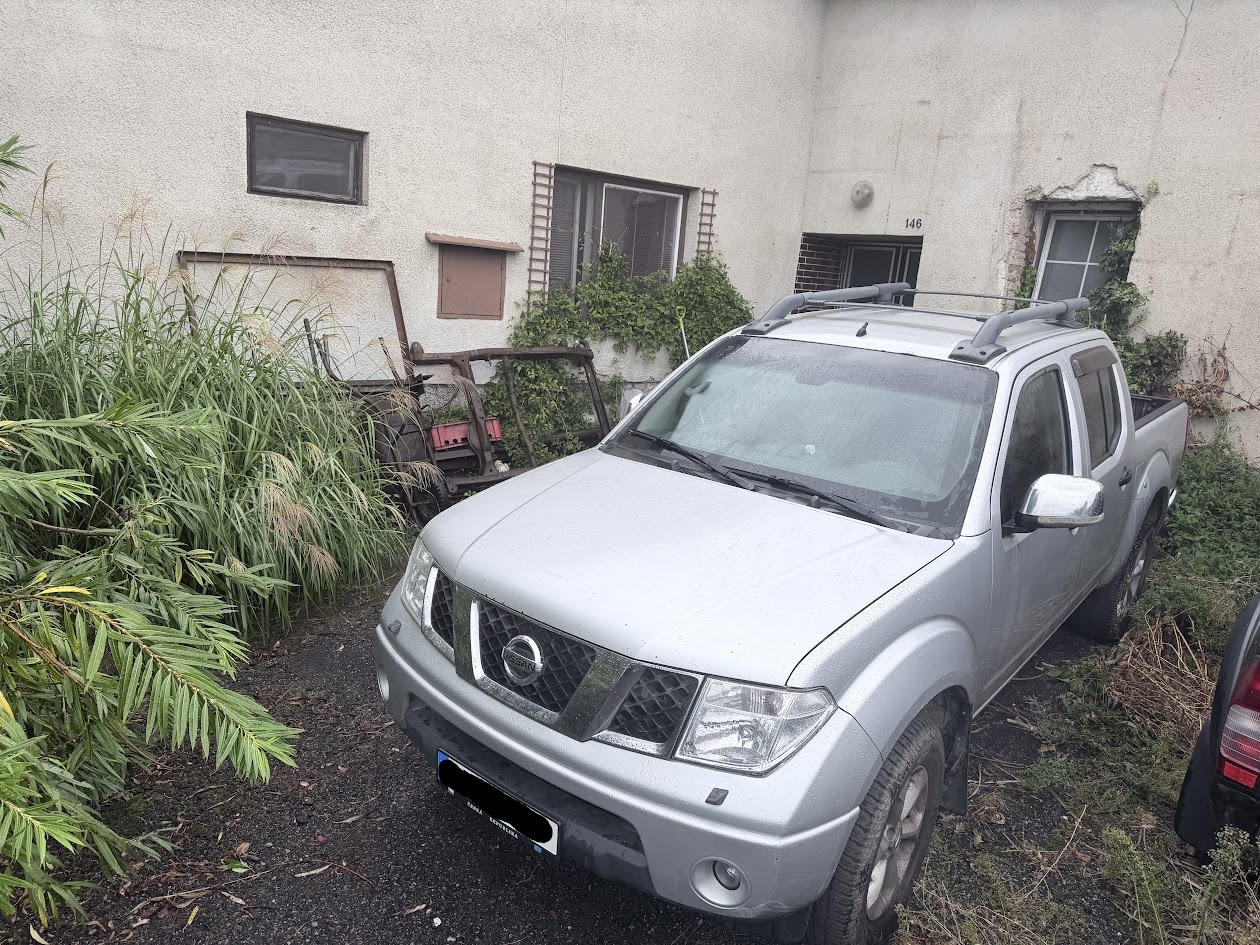

Celé auto jsme řádně otestovali a následně odvezli na STK.
Nyní může vůz majiteli opět dělat radost.
Opravy a vyvařování rámů vozidel
Opravy rámů řešíme podle skutečného rozsahu poškození konkrétního vozu. Může jít o lokální vyvaření zkorodované části, opravu prasklin, výrobu nových částí rámu nebo rozsáhlejší rekonstrukci, jako v případě této Nissan Navara D40. Pokud máte problém se zkorodovaným nebo prasklým rámem pick-upu, terénního nebo užitkového vozidla, můžete nás kontaktovat a stav vozu nejprve individuálně posoudíme.
Náhradní části rámů podle 3D skenu máme k dispozici pro vybrané modely Nissan, Mitsubishi a Toyota uvedené výše
Pokud řešíte korozi nebo poškození rámu některého z uvedených vozidel, kontaktujte nás – podle rozsahu poškození navrhneme vhodný způsob opravy.
